一.企業系統與控制系統集成
國際標準ISA-95
簡單聊下智能工廠規劃和分層分級標準，先介紹下ISA(Industry Standard Architecture:工業標準體系結構)，ISA 是一個為工業自動化和控制系統制定標準的非營利組織，ISA早在1995年就制定出企業系統與控制系統集成國際標準（ international standard for the integration of enterprise and control systems），簡稱ISA-95，國外也有稱作SP95。
ISA-95 是企業系統與控制系統集成國際標準，由儀表、系統和自動化協會 (ISA) 在1995年投票通過，而95還恰好代表的是ISA 的第95個標準項目,ISA95分為0-4共5級。
第 0 級 -物理設備層，例如車間的機器。
第 1 級 -設備上的物理傳感器，例如用于監控過程的 PLC。
第 2 級 -監視和監督層，例如 PLC 中用于控制和監視過程的邏輯。
第 3 級 -制造運營管理層，由 MES 應用程序管理。
第 4 級 -企業業務系統層，由ERP管理。
國內智能工廠規劃將ISA-95更具象化，有的規劃咨詢將制造系統架構劃分為設備層、控制層、車間層、企業層和協同層共5層，智能制造的系統層級體現了裝備的智能化和互聯網協議化，以及網絡的扁平化趨勢。5層分別包括：
設備層級：包括傳感器、儀器儀表、條碼、射頻識別、機器、機械和裝置等，是企業進行生產活動的物質技術基礎。
控制層級：包括可編程邏輯控制器（PLC，Programmable Logic Controller）、數據采集與監視控制系統（SCADA，Supervisory Control And Data Acquisition。?）、分布式控制系統（DCS，Distributed Control System）和現場總線控制系統（FCS，F(xiàn)ieldbus Control System）等；
控制層DCS等系統的數據采集到車間層的MES系統，將OT-IT銜接上。
IT：Information Technology，信息技術； OT：Operational Technology的縮寫，指操作層面的技術，有人亦稱OT為傳統工控技術的升級叫法。 物聯網的3個概念 IoT: Internet of Things的縮寫，中譯為物聯網； IIOT：Industrial Internet of things的縮寫，指工業物聯網； AIOT：Artificial Intelligence & Internet of Things的縮寫，指人工智能技術與物聯網融合。 |
車間層級：實現面向工廠/車間的生產管理，包括制造執行系統（MES，Manufacturing Execution System），WMS倉庫管理系統（Warehouse Management System），QMS質量管理系統（Quality Management System）等；
企業層級：實現面向企業的經營管理，包括企業資源計劃系統（ERP，Enterprise Resource Planning）、產品生命周期管理（PLM，Product Lifecycle Management）、供應鏈管理系統（SCM,Supply Chain Management）、供應商關系管理系統（SRM,Supplier Relationship Management）和客戶關系管理系統（CRM,Customer Relationship Management）等；
協同層級：由產業鏈上不同企業通過互聯網絡共享信息實現協同研發、智能生產、精準物流和智能服務等, 智能協同。
二.智能工廠的分層
智能工廠如何分層尚無標準定義，除上面所講的設備層、控制層、車間層、企業層和協同層5層外，還有很多分層方法，看圖說話：

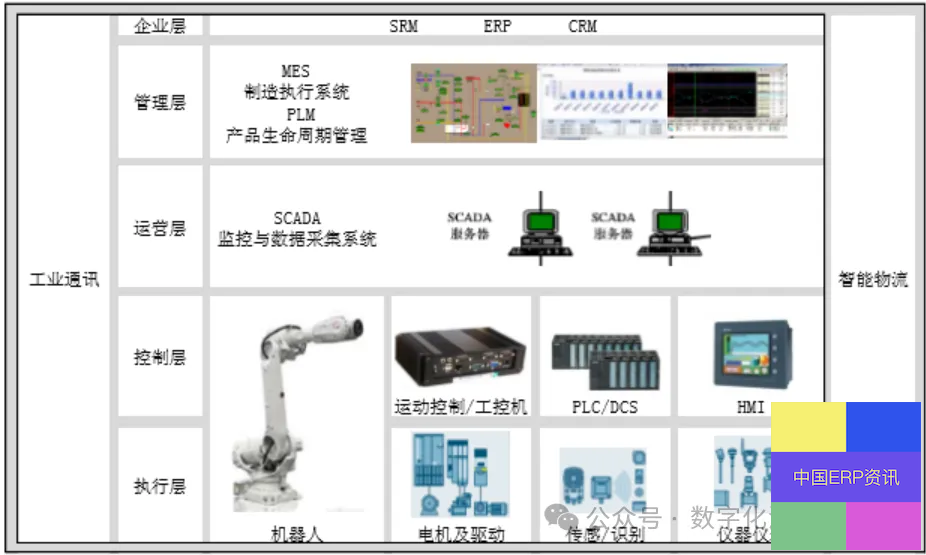

①如下圖的5層：執行層、控制層、運營層、管理層、企業層！感覺很混亂！

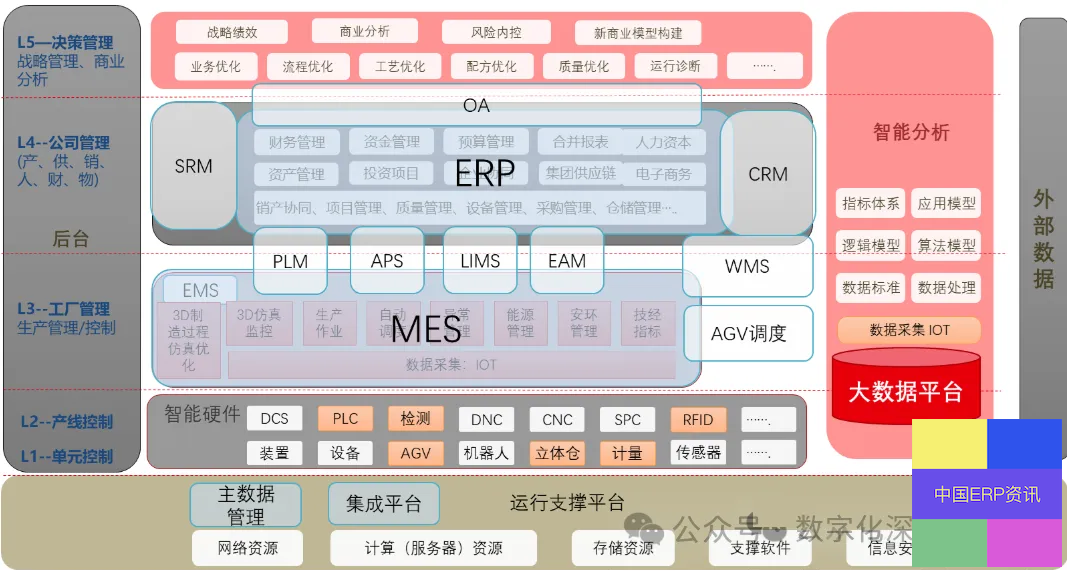

②、下圖分L1-L5層
/L1--單元控制、 L2--產線控制 、L3--工廠管理：生產管理/控制 、L4--公司管理：(產、供、銷、人、財、物)、L5—決策管理：戰略管理、商業分析

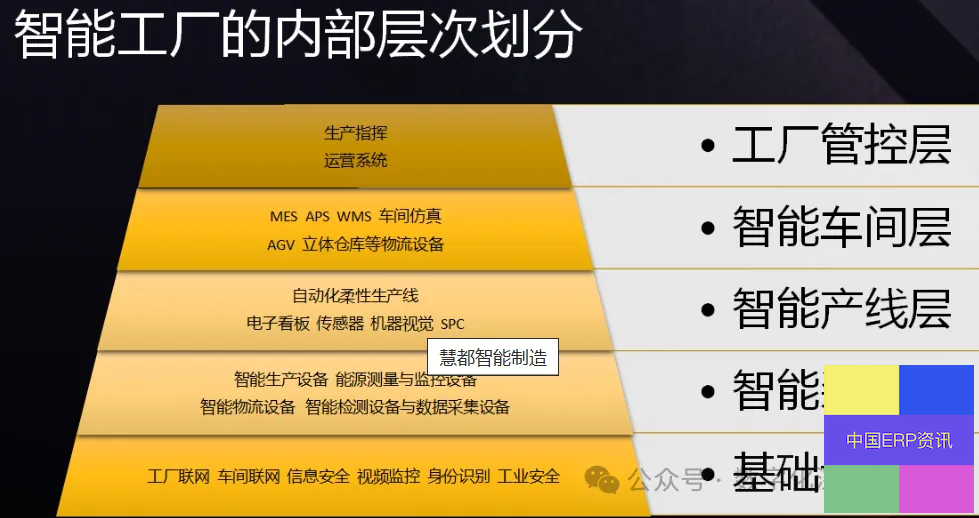

③下圖分為基礎設施層、智能裝備層、智能產線層、智能車間層、工廠管控層。

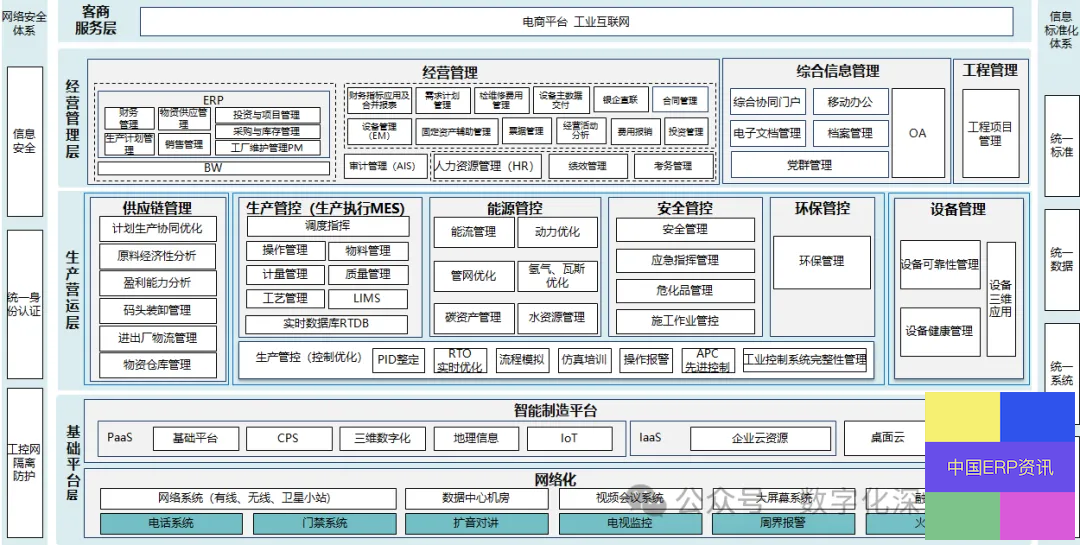

④、下圖分為基礎設施層、生產運營層、經營管理層、客商集成層4層！

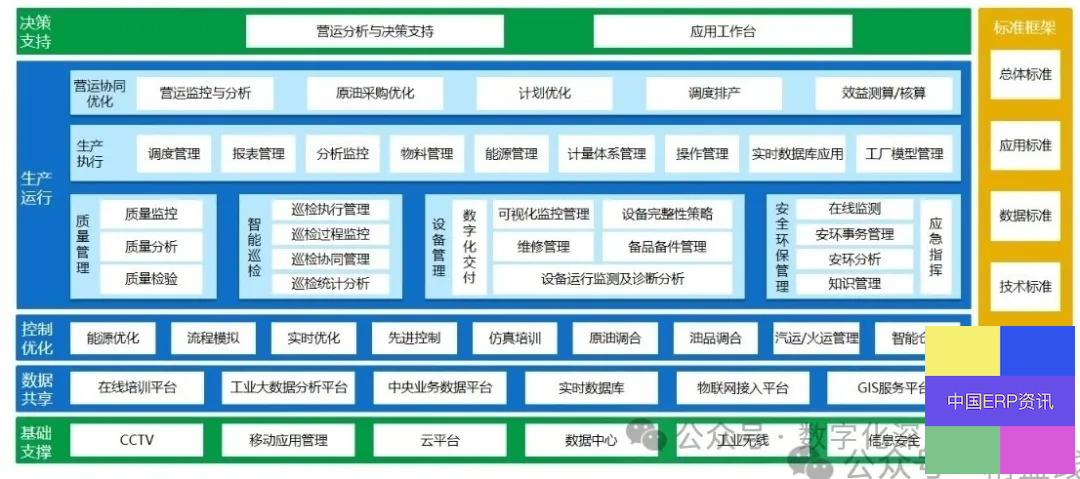

⑤ 如下圖的5層
…三.智能制造能力成熟度的5個等級

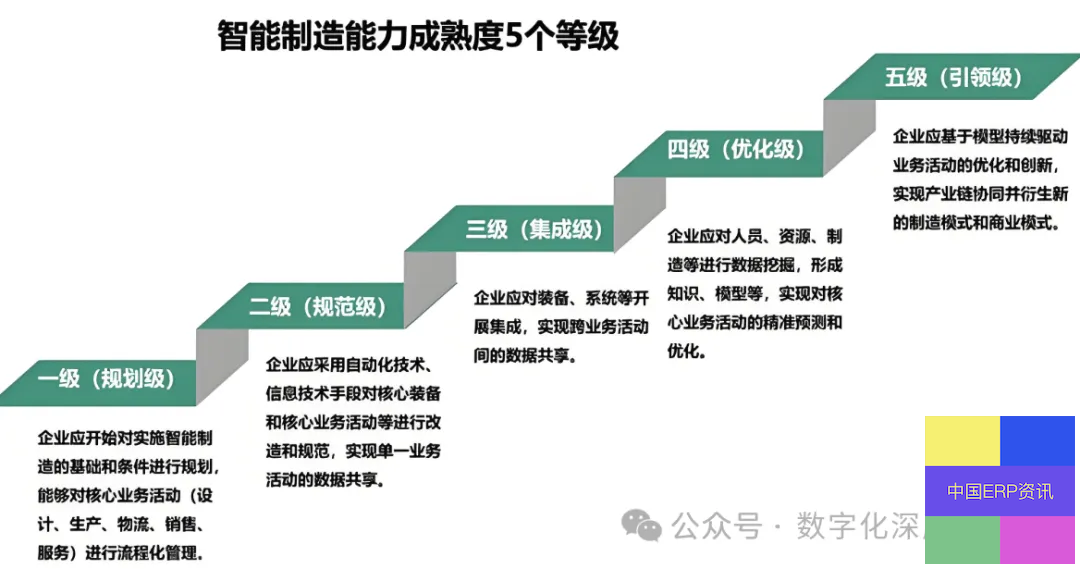

智能制造能力成熟度模型將企業的智能制造能力分為五個等級，從低到高依次為?：?
一級（規劃級）?：企業開始規劃智能制造，制定初步的戰略和目標。
二級（規范級）?：企業開始建立智能制造的規范和標準，為實施打下基礎。
三級（集成級）?：企業開始將各種智能制造系統和資源進行集成，實現初步的自動化和智能化。
四級（優化級）?：企業在集成的基礎上，對智能制造系統進行優化，提高生產效率和質量。
五級（引領級）?：企業成為智能制造的引領者，擁有先進的智能制造技術和系統，為行業樹立標桿。
?每個成熟度等級的具體要求如下：
?一級?：企業開始規劃智能制造，制定初步的戰略和目標。
?二級?：企業建立智能制造的規范和標準，為實施打下基礎。
?三級?：企業將各種智能制造系統和資源進行集成，實現初步的自動化和智能化。
?四級?：企業在集成的基礎上，對智能制造系統進行優化，提高生產效率和質量。
?五級?：企業成為智能制造的引領者，擁有先進的智能制造技術和系統，為行業樹立標桿。
?每個成熟度等級的詳細要求和應用場景?：
?一級（規劃級）?：企業需要制定初步的戰略和目標，明確智能制造的方向和重點。
?二級（規范級）?：企業需要建立規范和標準，確保智能制造的實施有章可循。
?三級（集成級）?：企業需要將各種系統和資源集成，實現初步的自動化和智能化。
?四級（優化級）?：企業在集成的基礎上，進一步優化智能制造系統，提高生產效率和質量。
?五級（引領級）?：企業需要成為行業的引領者，擁有先進的智能制造技術和系統，為其他企業提供示范和借鑒。

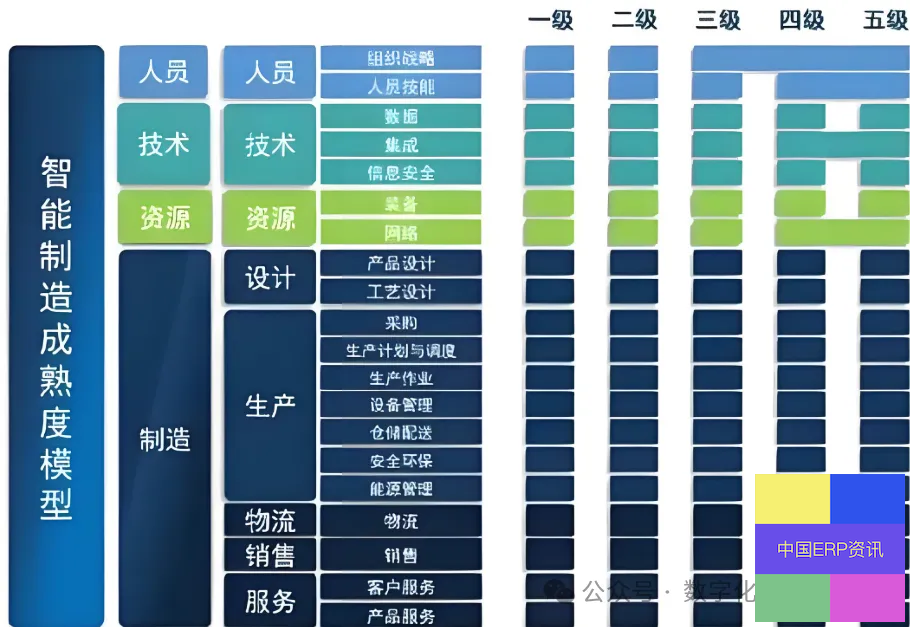

下圖是成熟度模型打分！
這種模型還是有點形式主義和表面文章??！舉個栗子??，兩個企業都實施有ERP，一個是國際品牌，一個是小品牌，怎么打分？即使同一ERP產品，一個用的很好，一個形同擺設，怎么打分？
2B軟件廠商們還是多花點心思實干，不要總想著忽悠企業，只有干出高質量的管理軟件，企業才會買單！????
